直流介质无推力补偿器
一、概述本企业系生产各类热力管道补偿器的专业厂家。近年来，在科研部门的大力协助支持下，经过多次研制和实验，在生产XGG-AXGG-B套管式伸缩补偿器的基础上，终于研制成功了，TWB及ZTWB型，直流介质无推力补偿器，攻…
【好管道 新跃造】
巩义市新跃供水材料有限公司专业生产各种型号补偿器，型号齐全，质量保证，支持来图定制。
（1）直流介质无推力补偿器均按国标标准加工制作，口径不同，高度不同。如有特殊长度要求，波数要求请及时联系客服QQ：2172152931添加微信：13253475755
（2）随货发检验报告、合格证等资料。
（3）承接各种大型工程，如：【中国水利水电第十一工程局有限公司安装分局武汉泵站DN2800\DN3200柔性、刚性防水套管；兰州市政建设集团有限责任公司；合肥地铁2号线；江苏江都建设集团有限公司；陕西华海水利工程有限公司；新疆和山巨力化工有限公司；北京兴顺康兰工程机械有限公司等等】
（4）出口孟加拉污水处理厂工程，中南亚等地区
（5）报价均为出厂价，不含税运�？煽�13％增值税专用发票，如需含税运请提前说明。
（6）产品型号过多，价格无法一一注明，下单前请咨询旺旺或者电话：13140182505/13253475755

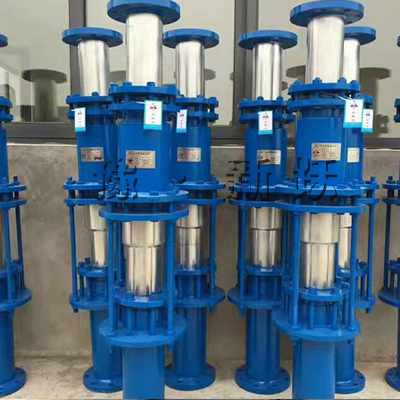

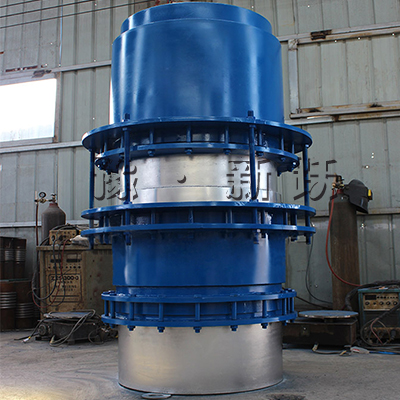

······以下图片均为新跃供水厂家实景实地拍摄，盗图必究！······
一、概述
本企业系生产各类热力管道补偿器的专业厂家。近年来，在科研部门的大力协助支持下，经过多次研制和实验，在生产XGG-A XGG-B套管式伸缩补偿器的基础上，终于研制成功了，TWB及ZTWB型，直流介质无推力补偿器，攻克了国内外而未决的介质直流通式无推力技术难关，填补了补偿器产品的一项空白。该补偿器的问世，无疑是热力管道补偿器产品的一项突破性前进。它不仅为补偿器的生产开拓了新的领域，更重要的是它不但解决管道内存在工作介质推力的致命弱点，同时也解决了旁通管式无推力补偿器应力过于集中，介质阻力大弊端。
在国内近期，生产出LTW高温堵漏剂，它的耐温30O——600℃，工作极限压力是10MPa。巩义市鑫科管道设备厂将高温堵漏剂应用在补偿器上，将直流式无推力补偿器，改制成注油式直流介质无推力补偿器，解决了补偿器长期工作，出现微小的渗漏问题。巩义市晨光波纹管公司将LTW高温堵漏剂，用60MPa。的高压注射枪，将油剂注射到填料室内，使填料与料室内径和伸缩管外径压紧，油剂本身无毛细管，又有热胀冷缩的性质，故造成补偿器长期工作中，不产生渗漏。
TWB型及ZTWB型系列注油式直流介质无推力补偿器，可广泛适用于化工、石油、热电、冶金，城市集中供热采暖等管网中，地沟和高空架设的管道。同时，便于管路设计，便于安装施工，且节省大批资金(仅固定支架一项费用节60％以上)。
目前，ZTWB及TWB型系列注油式直流介质无推力补偿器，经用户使用证明，其优越性已被初步证明，优越于其它同类产品。
二、工作原理
该无推力补偿器，是利用流体力学中的帕斯卡理论，在设计结构上巧妙的利用一个密环形汽室，这个汽室内分别有两个环形受压面，一个是固定的汽室内端面，另一个是密闭在汽室内的伸缩管肩部环形面，随伸缩管是可移动的。这个可移动的环形受压面的面积恰好和伸缩管横截面积相等，补偿器工作时，在介质压力的作用下，环形面上的压力和伸缩管横截面积的压力是相等，而方向相反，因此两压力相互抵消。这样一来，在设计支架中仅考虑补偿器压紧填料的摩擦力，对固定支架的推力计算中，就不再计算由工作介质压力，而引起的对固定支架的推力。因此固定支架属减载式支架，可节省大量支架材料，也节省人力和财力。三、主要技术参数及示意图

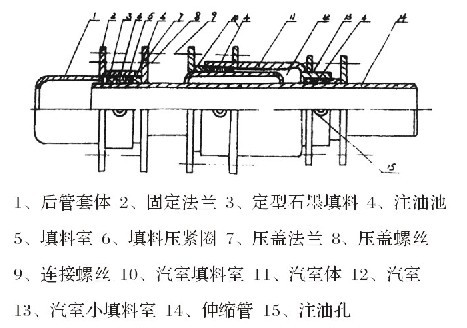

(1)管道公称直径范围 DN25—1000mm
(2)适用公称压力范围 PN≤2.5MPa
(3)适用工作温度 t≤350℃
(4)伸缩量
(5)补偿器的选择
选择补偿器时，应以公称直径DN为准，设计管道外径应与参数表内外径相同，允许误差≤3mm。
选择补偿器应按下列示例注明型号。
注：材料代号：bx代表全不锈钢1Cr18N19Ti，T代表碳钢Q235-A，bxb代表半不锈钢(伸缩管1Crl8N19Ti)
| 外形尺寸 | ||||
| 公称通经DN | 补偿量 | |||
| (mm) | △Max（mm) | 管外径D | 最大直径DMax | 安装长度Lmax |
| (mm) | (mm) | (mm) | ||
| 25 | 150 | 32 | 116 | 1190 |
| 30 | 150 | 38 | 124 | 1190 |
| 40 | 150 | 45 | 136 | 1190 |
| 50 | 200 | 57 | 150 | 1400 |
| 65 | 200 | 73 | 172 | 1400 |
| 70 | 200 | 76 | 178 | 1400 |
| 80 | 200 | 89 | 194 | 1400 |
| 100 | 250 | 108 | 240 | 1640 |
| 125 | 250 | 133 | 274 | 1640 |
| 150 | 250 | 159 | 310 | 1640 |
| 200 | 250 | 219 | 390 | 1640 |
| 250 | 300 | 273 | 466 | 1910 |
| 300 | 300 | 325 | 556 | 1910 |
| 350 | 300 | 377 | 628 | 1910 |
| 400 | 350 | 426 | 708 | 2230 |
| 500 | 400 | 529 | 856 | 2400 |
| 600 | 400 | 630 | 994 | 2400 |
| 700 | 400 | 720 | 1130 | 2400 |
| 800 | 450 | 820 | 1268 | 2650 |
| 900 | 450 | 920 | 1406 | 2650 |
| 1000 | 450 | 1020 | 1552 | 2650 |
四、安装要求
(1)与补偿器两端相焊接的管段壁厚≥6mm时，必须进行坡口处理，焊后按要求进行水压检漏试验。(2)滑动支架和固定支架根据设计安装，使用ZTWB型，除不计算介质工作压力的推力外，其余相同。为确保管道 无侧向位移，而沿轴向伸缩，补 偿器两端一般应安装导向滑动支架，在管道转弯处，必须安装固定支架。
(3)补偿器的保温防护结构均与管道同路，但对伸缩管伸缩部分，不可产生约束力。
(4)本补偿器在各种环境气温下，均可按最大安装长度LMax进行安装，不需予以拉伸或压缩。
