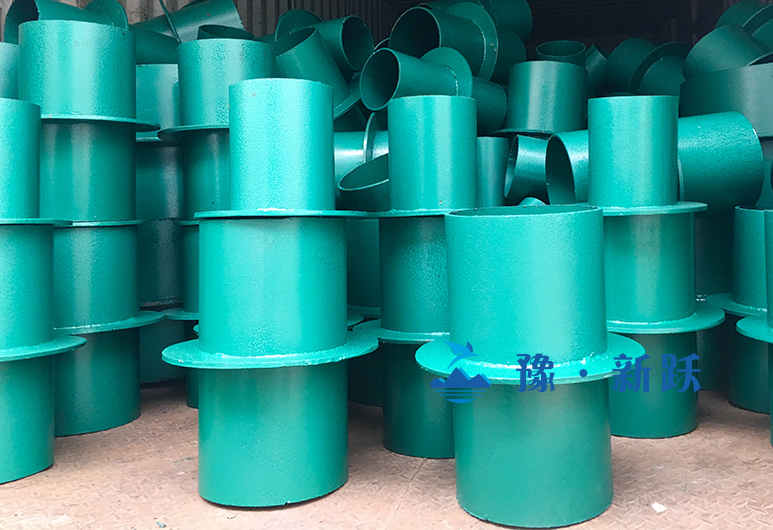

巩义市新跃供水材料有限公司专业生产各种型号防水套管，型号齐全，质量保证，支持来图定制。

（1）刚性防水套管02S404国标长度，均有现货。特殊长度，3-5天发货，及时联系QQ在线客服2172152931或者加WEIXIN：13253475755

（2）随货发检验报告、合格证等资料。

（3）承接各种大型工程，如：【中国水利水电第十一工程局有限公司安装分局武汉泵站DN2800\DN3200柔性、刚性防水套管；兰州市政建设集团有限责任公司；合肥地铁2号线；江苏江都建设集团有限公司；陕西华海水利工程有限公司；新疆和山巨力化工有限公司；北京兴顺康兰工程机械有限公司等等】

（4）产品型号过多，价格无法一一注明，电话：132-5347-5755/1314-0182-505

    刚性防水套管是钢管外加翼环（钢板做的环形套在钢管上），装于墙内（多为混凝土墙），用于一般管道穿墙，利于墙体的防水。

    一般的水池为了防止水从侧壁漏出,要求穿水池上的水管都要安装防水套管,边上设止水翼环。

    刚性防水套管适用于管道穿墙处不承受管道振动和伸缩变形的构（建）筑物，适用于管道穿墙处空间有限或管道安装先于构（建）筑物或管道的更新改造。对于有地震设防要求的地区，如采用钢性防水套管，应在进入池壁或建筑物外墙的管道上就近设置柔性连接。A型适用于钢管，B,C型适用于球墨铸铁钢管及铸铁管。

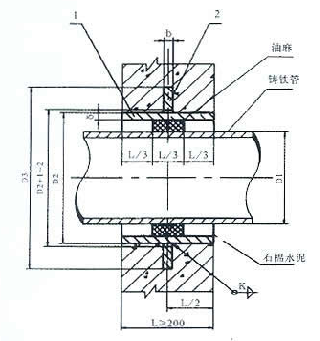

说明：

1、本图尺寸均以毫米计。

2、Ⅱ型刚性防水套管，适用于铸铁管，也适用于非金属管，但应根据采用管材的管壁厚度修正有关尺寸。

3、翼环及钢套管加工完成后，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。

4、Ⅱ型套管尺寸表内所列之材料重量为钢套管（套管长度L值按200mm计算）及翼环之重量。钢套管及翼环用A3材料制作，T42焊条焊接。

5、Ⅱ型套管穿墙处之墙壁，如遇非混凝土墙壁时应改用混凝土墙壁，其浇注混凝土范围，Ⅱ型套管应比翼环直径（D4）大200mm，而且必须将套管一次浇固于墙内。套管内的填料应紧密捣实。

6、Ⅱ型防水套管处的混凝土墙厚，应不小于200mm，否则应使墙壁一边或两边加厚，加厚部分的直径，最小应比翼环直径（D4）大200mm.

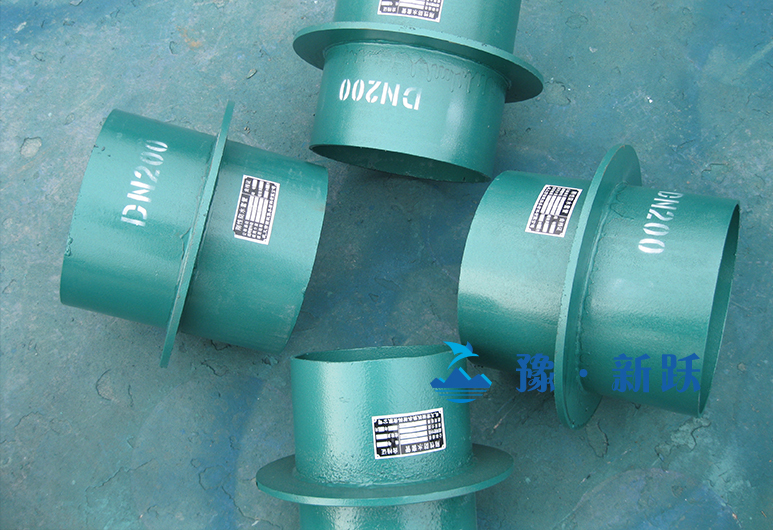

刚性防水套管（A型）



 刚性防水套管（A 型） 适用于管道穿墙处不承受管道振动和伸缩变形的构（建）筑物。对于有地震设防要求的地区，如采用刚性防水套管，应在进入池壁或建筑物外墙的管道上就近设置柔性连接。A型适用于钢管。

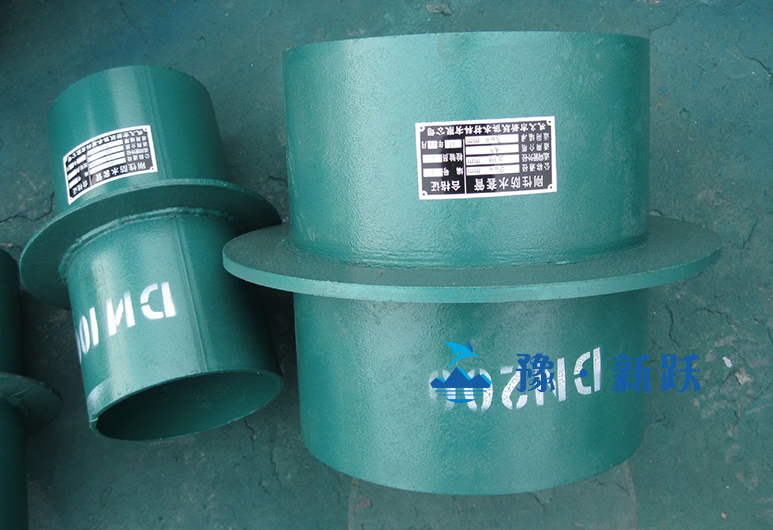

刚性防水套管（B型）



刚性防水套管(B型)（C 型）适用于管道穿墙处不承受管道振动和伸缩变形的构（建）筑物。对于有地震设防要求的地区，如采用刚性防水套管，应在进入池壁或建筑物外墙的管道上就近设置柔性连接。B型和C型适用于球墨铸铁钢管及铸铁管。
