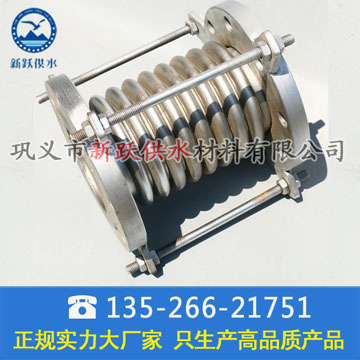

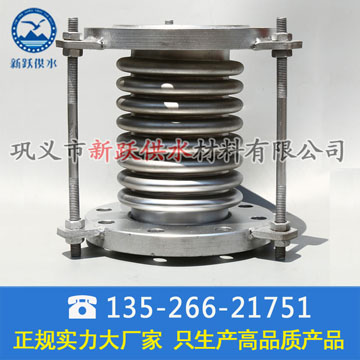

JDZ型轴向内压式波纹补偿器
产品简介：轴向内压式波纹补偿器补偿管线因温度变化而伸长或缩短的配件，热力管线上所利用的主要有波形补偿器和波纹管两种。轴向内压式波纹补偿器习惯上也叫减震式波纹补偿器，波纹管，膨胀节，或伸缩节。由构成其工…
| 【好管道 新跃造】 巩义市新跃供水材料有限公司专业生产各种型号补偿器，型号齐全，质量保证，支持来图定制。 （1）JDZ型轴向内压式波纹补偿器均按国标标准加工制作，口径不同，高度不同。如有特殊长度要求，波数要求请及时联系旺旺在线客服或者加客服QQ：2172152931。 （2）随货发检验报告、合格证等资料。 （3）承接各种大型工程，如：【中国水利水电第十一工程局有限公司安装分局武汉泵站DN2800\DN3200柔性、刚性防水套管；兰州市政建设集团有限责任公司；合肥地铁2号线；江苏江都建设集团有限公司；陕西华海水利工程有限公司；新疆和山巨力化工有限公司；北京兴顺康兰工程机械有限公司等等】 （4）出口孟加拉污水处理厂工程，中南亚等地区 （5）报价均为出厂价，不含税运�？煽�17％增值税专用发票，如需含税运请提前说明。 （6）产品型号过多，价格无法一一注明，下单前请咨询旺旺或者电话：13526621751  ······以下图片均为新跃供水厂家实景实地拍摄，盗图必究！······   |
产品简介：
轴向内压式波纹补偿器补偿管线因温度变化而伸长或缩短的配件，热力管线上所利用的主要有波形补偿器和波纹管两种。
轴向内压式波纹补偿器习惯上也叫减震式波纹补偿器，波纹管，膨胀节，或伸缩节。由构成其工作主体的波纹管（一种弹性元件）和端 管、支架、法兰、导管等附件组成。
轴向内压式波纹补偿器属于一种补偿元件。利用其工作主体波纹管的有效伸缩变形，以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化，或补偿管线、导管、容器等的轴向、横向和角向位移。也可用于降噪减振。在现代工业中用途广泛。
轴向内压式波纹补偿器也称伸缩器、膨胀节、波纹补偿器。补偿器分为：波纹补偿器、套筒补偿器、旋转补偿器、方形自然补偿器等几大类型，其中以波纹补偿器较为常用，主要为保障管道安全运行，具有以下作用：
1.补偿吸收管道轴向、横向、角向热变形。
2. 波纹补偿器伸缩量，方便阀门管道的安装与拆卸。
3.吸收设备振动，减少设备振动对管道的影响。
4.吸收地震、地陷对管道的变形量。
轴向内压式波纹补偿器补偿管线因温度变化而伸长或缩短的配件，热力管线上所利用的主要有波形补偿器和波纹管两种。
轴向内压式波纹补偿器习惯上也叫减震式波纹补偿器，波纹管，膨胀节，或伸缩节。由构成其工作主体的波纹管（一种弹性元件）和端 管、支架、法兰、导管等附件组成。
轴向内压式波纹补偿器属于一种补偿元件。利用其工作主体波纹管的有效伸缩变形，以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化，或补偿管线、导管、容器等的轴向、横向和角向位移。也可用于降噪减振。在现代工业中用途广泛。
轴向内压式波纹补偿器也称伸缩器、膨胀节、波纹补偿器。补偿器分为：波纹补偿器、套筒补偿器、旋转补偿器、方形自然补偿器等几大类型，其中以波纹补偿器较为常用，主要为保障管道安全运行，具有以下作用：
1.补偿吸收管道轴向、横向、角向热变形。
2. 波纹补偿器伸缩量，方便阀门管道的安装与拆卸。
3.吸收设备振动，减少设备振动对管道的影响。
4.吸收地震、地陷对管道的变形量。
 |
轴向内压式波纹补偿器（型号：BN） 位移方向：轴向（少量的横向、角向） 工作压力：（MPa）0.6、1.0、2.5 公称通径：DN15～DN3000 该膨胀节由一个波纹管及结构组成，主要用於吸收轴向位移和少是的横向、角向位移、，结构简单，造价低，又称通用型补偿器。 |
轴向内压式波纹补偿器技术参数
| 通径DN | 长度mm | 波数 | 压力等级 Mpa | 波纹管 有效面积 cm 2 |
最大 外径尺寸 mm | |||||
| 法兰 （mm） |
接管 （mm） |
0.25 | 0.6 | 1.0 | 1.6 | 2.5 | ||||
| 轴向补偿量 mm/ 刚度 N/mm | ||||||||||
| 32 | 160/250 | 264/280 | 8 | 25/21 | 22/26 | 20/26 | 18/63 | 15/98 | 16 | 225 |
| 244/291 | 316/321 | 16 | 50/11 | 46/14 | 41/14 | 36/32 | 31/47 | |||
| 40 | 164/259 | 269/289 | 8 | 25/28 | 22/44 | 20/44 | 18/89 | 15/106 | 23 | 244 |
| 230/304 | 319/334 | 16 | 50/14 | 46/22 | 41/22 | 36/45 | 31/55 | |||
| 50 | 172/276 | 282/306 | 8 | 25/30 | 22/51 | 20/70 | 18/70 | 15/138 | 67 | 259 |
| 240/342 | 347/372 | 16 | 50/16 | 46/26 | 41/35 | 36/35 | 31/70 | |||
| 65 | 215/294 | 300/322 | 8 | 33/28 | 30/35 | 26/44 | 22/55 | 19/68 | 55 | 270 |
| 260/334 | 340/362 | 12 | 42/16 | 38/22 | 38/32 | 34/40 | 29/50 | |||
| 80 | 240/338 | 344/366 | 8 | 40/20 | 36/26 | 34/33 | 28/41 | 24/54 | 81 | 284 |
| 270/368 | 374/390 | 10 | 53/14 | 49/17 | 49/21 | 43/26 | 38/33 | |||
| 100 | 235/317 | 323/345 | 6 | 45/47 | 45/60 | 40/75 | 35/93 | 29/117 | 121 | 304 |
| 305/381 | 387/409 | 10 | 76/26 | 74/32 | 64/40 | 57/50 | 49/63 | |||
| 125 | 282/314 | 316/342 | 5 | 48/38 | 42/47 | 38/59 | 34/74 | 29/92 | 180 | 334 |
| 382/386 | 388/414 | 9 | 85/23 | 77/29 | 66/36 | 58/45 | 50/56 | |||
| 150 | 282/389 | 338/367 | 5 | 49/42 | 44/50 | 40/62 | 34/78 | 29/97 | 257 | 364 |
| 356/399 | 402/427 | 8 | 79/34 | 71/43 | 64/51 | 54/59 | 46/65 | |||
| 200 | 280/384 | 348/372 | 4 | 52/49 | 46/55 | 42/68 | 38/78 | 34/111 | 479 | 442 |
| 340/402 | 402/426 | 6 | 73/31 | 65/44 | 59/52 | 53/58 | 48/78 | |||
| 250 | 315/379 | 415/379 | 4 | 72/30 | 65/34 | 59/42 | 52/45 | 47/55 | 796 | 507 |
| 393/459 | 493/399 | 6 | 108/16 | 97/21 | 87/35 | 79/39 | 71/47 | |||
| 300 | 366/427 | 466/467 | 4 | 72/51 | 65/55 | 59/59 | 52/65 | 47/71 | 1105 | 562 |
| 464/525 | 564/565 | 6 | 108/32 | 97/35 | 87/37 | 79/41 | 71/45 | |||
| 350 | 397/452 | 497/492 | 4 | 72/58 | 65/62 | 59/67 | 52/74 | 47/81 | 1307 | 622 |
| 509/564 | 609/604 | 6 | 108/38 | 97/41 | 87/44 | 79/48 | 71/47 | |||
| 400 | 412/478 | 512/518 | 4 | 72/54 | 65/58 | 59/62 | 52/68 | 47/75 | 1611 | 700 |
| 522/588 | 622/628 | 6 | 108/36 | 97/39 | 87/43 | 79/47 | 71/52 | |||
| 450 | 503/498 | 503/523 | 4 | 108/32 | 97/35 | 87/37 | 79/41 | 71/45 | 1972 | 760 |
| 503/658 | 603/648 | 6 | 162/20 | 145/22 | 131/23 | 118/25 | 106/28 | |||
| 500 | 431/523 | 531/554 | 4 | 108/59 | 97/64 | 87/68 | 79/75 | 71/82 | 2445 | 835 |
| 531/655 | 631/742 | 6 | 162/34 | 145/37 | 131/39 | 118/43 | 106/48 | |||
| 600 | 478/548 | 578/588 | 4 | 108/74 | 97/80 | 87/85 | 79/94 | 71/103 | 3534 | 980 |
| 658/679 | 758/781 | 6 | 162/42 | 145/45 | 131/49 | 118/53 | 106/60 | |||
| 700 | 490 | 590 | 4 | 108/67 | 97/72 | 87/77 | 79/85 | 71/95 | 4717 | 1110 |
| 690 | 790 | 6 | 162/42 | 145/45 | 131/49 | 118/53 | 106/60 | |||
| 800 | 502 | 602 | 4 | 120/88 | 108/95 | 102/102 | 94/112 | 82/123 | 5822 | 1265 |
| 610 | 710 | 6 | 183/67 | 164/72 | 156/77 | 144/85 | 125/93 | |||
| 900 | 689 | 4 | 120/84 | 108/90 | 102/97 | 94/107 | 82/117 | 7620 | 1186 | |
| 850 | 6 | 183/60 | 164/65 | 156/69 | 144/76 | 125/84 | ||||
| 1000 | 692 | 4 | 120/91 | 108/98 | 102/105 | 94/116 | 9043 | 1286 | ||
