FUB型风道橡胶补偿器
风道橡胶补偿器产品简介：该系列产品分为FDZ、FVB、FUB、XB四种型号，风道橡胶补偿器由橡胶和纤维织物复合材料、钢制法兰、套筒、保温隔热材料组成，主要用于各种风机、风管之间的柔性连接，其功能是减震、降噪、密封…

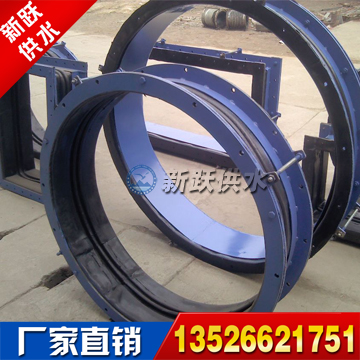

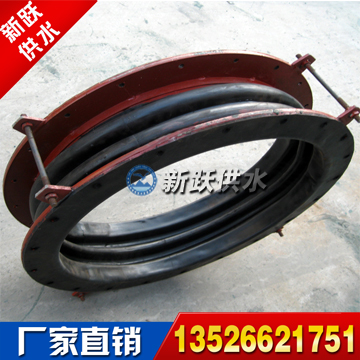

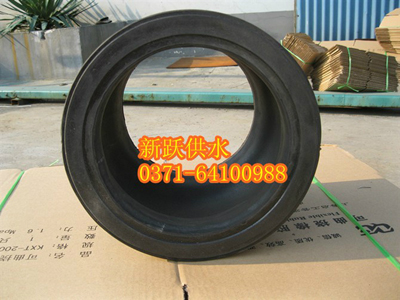

| 【好管道 新跃造】 巩义市新跃供水材料有限公司专业生产各种型号补偿器，型号齐全，质量保证，支持来图定制。 （1）FUB型风道橡胶补偿器均按国标标准加工制作，口径不同，高度不同。如有特殊长度要求，波数要求请及时联系QQ在线客服2172152931或者加WEIXIN：13253475755 （2）随货发检验报告、合格证等资料。 （3）承接各种大型工程，如：【中国水利水电第十一工程局有限公司安装分局武汉泵站DN2800\DN3200柔性、刚性防水套管；兰州市政建设集团有限责任公司；合肥地铁2号线；江苏江都建设集团有限公司；陕西华海水利工程有限公司；新疆和山巨力化工有限公司；北京兴顺康兰工程机械有限公司等等】 （4）出口孟加拉污水处理厂工程，中南亚等地区 （5）报价均为出厂价，不含税运�？煽�13％增值税专用发票，如需含税运请提前说明。 （6）产品型号过多，价格无法一一注明，下单前请咨询电话：13140182505、13253475755  ······以下图片均为新跃供水厂家实景实地拍摄，盗图必究！······   |
风道橡胶补偿器产品简介：
该系列产品分为FDZ、FVB、FUB、XB四种型号，风道橡胶补偿器由橡胶和纤维织物复合材料、钢制法兰、套筒、保温隔热材料组成，主要用于各种风机、风管之间的柔性连接，其功能是减震、降噪、密封、耐介质、便于位移和安装，是环境�；ち煊蛑幸恢旨硐氲募跽�、降噪、消烟除尘的最佳配套件。
风道橡胶补偿器产品特性：
1、橡胶和纤维织物具有良好的反复位移(变化)还原性，能在较小尺寸范围内提供较大的多维方向补偿，能较好的消除各种管道安装连接时产生的多向误差。
2、橡胶和纤维织具有优越的吸声隔震功能，能有效的减少和消除锅炉、风机等系统品声和震动的传递。
3、橡胶和纤维织无力的传递损耗，减少了设计程序，无需增加其它辅助设施。
4、橡胶和纤维织及隔热材料具有较高耐热和耐腐蚀性能，永不生锈，减少维修费用。
5、橡胶和纤维织具有优异的气密性和柔顺性、能保证输送介质无泄漏和反复位移后恢复原状。
安装简要说明：
1、安装长度由用户在设计中选定，订货时未注明者按L=350mm的供货。
2、表中重量按一般安装长度L=350mm计算。
3、接头中间有支撑架，支撑架在安装前应保持不脱，待螺栓上紧后将其全部打掉，以保证安装合理，使其各项物理机械性能真正起到作用
4、各规格安装尺寸公差应符合下表
| 规格（mm） | 轴向位移（ mm ） | 径向位移（ mm ） | 角度公差（度） | |
| 伸长 | 压缩 | |||
| 300 以下 | 3 | 3 | 2 | 2 |
| 350-500 | 3 | 4 | 3 | 4 |
| 600-1000 | 4 | 6 | 4 | 4 |
| 1200-2000 | 5 | 6 | 5 | 3 |
| 2000 以上 | 5 | 8 | 5 | 3 |
FUB型风道橡胶补偿器技术参数：
|
技术性能 |
FVB |
FUB |
|
补偿长度 |
±100mm |
±90mm |
|
工作压力 |
≤4500pa |
≤4500pa |
|
温度范围 |
-40℃-300℃ |
-40℃-300℃ |
|
安装长度 |
300-450mm |
300-450mm |
|
拉伸长度变化率 |
≤15% |
≤15% |
|
两端之支架间距之和 |
|
≤50m |
|
两端滑动支架间距 |
|
2-4m |
|
胶料性能 |
|
|
|
拉伸强度 |
≥12MPa |
≥12MPa |
|
扯断伸长率 |
≥300% |
≥300% |
|
扯断永久变形 |
≤25% |
≤25% |
|
硬度 |
58±30 |
58±30 |
|
热空气考化 |
70℃×72h |
70℃×72h |
|
扯断伸长变化率 |
≥20% |
≥20% |
|
型号（mm） |
管外径 D |
D1 |
D2 |
D3 |
法兰厚度mm |
连接螺栓数量 n×фM |
重量 kg |
|
FUB800 |
812 |
950 |
1000 |
850 |
8 |
24×M22 |
184.6 |
|
FUB900 |
912 |
1050 |
1100 |
950 |
203.6 | ||
|
FUB1000 |
1012 |
1150 |
1200 |
1052 |
10 |
30×M22 |
221.9 |
|
FUB1100 |
1112 |
1250 |
1300 |
1152 |
240.7 | ||
|
FUB1200 |
1212 |
1350 |
1400 |
1252 |
259.5 | ||
|
FUB1300 |
1312 |
1450 |
1500 |
1352 |
278.3 | ||
|
FUB1400 |
1412 |
1550 |
1600 |
1452 |
30×M22 |
357.3 | |
|
FUB1500 |
1512 |
1650 |
1700 |
1552 |
36×N22 |
391.2 | |
|
FUB1600 |
1614 |
1750 |
1800 |
1654 |
10 |
426.3 | |
|
FUB1700 |
1714 |
1850 |
1900 |
1754 |
449.7 | ||
|
FUB1800 |
1814 |
1950 |
2000 |
1854 |
44×M22 |
481.0 | |
|
FUB1900 |
1914 |
2050 |
2120 |
1954 |
533.4 | ||
|
FUB2000 |
2016 |
2170 |
2240 |
2056 |
619.9 | ||
|
FUB2100 |
2116 |
2270 |
2340 |
2156 |
12 |
54×M30 |
753.3 |
|
FUB2200 |
2216 |
2370 |
2440 |
2256 |
785.3 | ||
|
FUB2300 |
2316 |
2470 |
2540 |
2356 |
817.2 | ||
|
FUB2400 |
2416 |
2570 |
2640 |
2456 |
849.2 | ||
|
FUB2500 |
2516 |
2670 |
2740 |
2556 |
881.2 | ||
|
FUB2600 |
2616 |
2770 |
2840 |
2656 |
14 |
64×M30 |
913.2 |
|
FUB2800 |
2816 |
2970 |
3040 |
2856 |
986.5 | ||
|
FUB3000 |
3016 |
3170 |
3240 |
3056 |
1050.5 | ||
|
FUB3200 |
3216 |
3370 |
3440 |
3256 |
114.6 |
