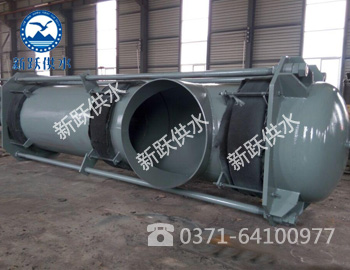

    BQYP型曲管压力平衡补偿器

    BQYP型曲管压力平衡补偿器

    一、产品特点：该膨胀节的两端各有一个工作波纹管，中间有一个平衡波纹管，膨胀节通过受力构件（大拉杆或舌管）来承受内压推力。因此管系只需中间固定支架，此类膨胀节只能吸收轴向位移。二、安装使用注意事项：1.此…
    产品介绍 相关产品 相关资讯 立即订购 阿里巴巴入口链接



    一、产品特点：
    该膨胀节的两端各有一个工作波纹管，中间有一个平衡波纹管，膨胀节通过受力构件（大拉杆或舌管）来承受内压推力。因此管系只需中间固定支架，此类膨胀节只能吸收轴向位移。
    二、安装使用注意事项：
      1.此类膨胀节一般应用在架空的直线上，水平安装。
      2.膨胀节安装完毕后，所有的小拉杆须拆除。
      3.为减少膨胀节对支架的弹性反力，在安装前可对此类膨胀节进行预拉或预压（可通过调整其上的小拉杆实现）。

    三.曲管压力平衡波纹补偿器性能：

    1.曲管压力平衡波纹补偿器是按照GB／T12777—99和美国《EJMA》标准辅助计算机优化设计、制造而成，适用于石化、钢铁、电力、有色金属等部门，安装在管道的拐弯处或与设备相连的空间官道上。它能补偿轴向位移、横向位移，而不会对管道系统或其它设备产生内压推力。
    2.曲管压力平衡波纹补偿器常用于泵、压缩机、汽轮机及其它对载荷敏感的管道系统。能迅速衰减由于启动、停车等引起系统压力波振动，消除水机，且能吸振降噪，保证设备安全运行。
    3.0.2Mpa系列产品可用于介质温度≤150℃，全真空到0.2Mpa压力范围，如电厂的汽机排气管道等；0.6Mpa系列产品可用于介质温度达250℃、工作压力达0.6Mpa，如压缩机的排气管道或石油化工的工艺管道等。
    4.大拉杆，是承受压力载荷的构件，吸收横向位移时相对于撑板要有一定量偏摆，使用时其上的紧固螺母要旋到位又要避免旋压过紧而影响活动。
    5.P58
    6.表中所列产品装有内衬筒，介质从弯头流入（见产品示意图），若介质流向与示意图相反，即从通道端流入，弯头流出，则用户应在订货合同或协议中明文说明，以使产品制造时，将内衬筒掉头焊装。
    7.产品中的小拉杆是安装、运输、调整时起作用，不可作为承力件，小拉杆在管道安装完毕后必须拆除，方可投入运行。
    8.如果您所需的产品，其工作温度、工作压力、规格尺寸，弹性力、材料、连接尺寸等另有要求时，请与我公司联系，我公司将为您专门设计制造。

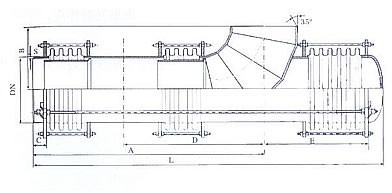

    四、产品代号示意图：

        SKD:-BZYP(SK)·pd/DN×n-J(F)
                  本公司膨胀节代号   　 　   　 　   　 　   　 　   　 　   　 　   　 　
    　 　       　     　     　     　     　     　         J接管
                　     　     　     　     　     　    连接形式  　 　
                   直管压力平衡型           　     　     　     　     　     　 　 　 　 F法兰
    　 　 　 　 　       　     　     　     　
                      　     　     　     　         波数和
         结构形式：S双层；K铠装环                 　     　     　     　 　 　 　 　
    　 　 　 　 　 　 　 　       　     　               公称通径（mm）
                            　     　 　 　 　 　 　 　 　
                            　                     设计压力（Kg.cm2）
                            　 　 　 　 　 　 　 　 　 　 　



    设计压力pd=0.25MPa(2.5Kgf/cm2）、pd=0.6MPa(6 Kgf/cm2）、疲劳寿命【N】=1000次  设计温度t=20°c
    公称通径DN 通道端波数nl 平衡端波数np 补偿量mm 轴向单波刚度Kx 横向刚度Ky 尺寸mm 产品总长Lmm 产品类型
    轴向Xo 横向Yo N／mm N／mm A B C D E 连接形式
    mm 　 　 mm mm mm mm mm 接管J 法兰F
    曲管压力平衡：设计压力pd=0.2Mpa（2kgf／cm2）疲劳寿命「N」=105次设计温度t=20℃工作温度T≤150℃
    1000 8（4＋4） 6 30 30 1393 71 3090 1020 340 2003 1160 4790 4802 　
    1100 1490 91 3190 1120 340 2103 1210 4965 4977
    1200 1594 114 3290 1220 340 2203 1260 5140 5152
    1300 1700 142 3390 1320 340 2303 1310 5315 5327 QYPS
    1400 10（5＋5） 7 1807 101 3780 1420 340 2565 1420 5870 5882
    1500 1590 102 3880 1520 340 2665 1470 6045 6057
    1600 　 　 　 　 1682 94 4180 1620 340 2873 1528 6436 6448
    1700 　 1774 111 4340 1720 340 2998 1666 6761 6773
    1800 　 1867 130 4440 1820 340 3098 1716 6936 6948
    1900 　 1960 151 4540 1920 340 3198 1766 7111 7123
    2000 　 2858 243 4640 2020 340 3298 1816 7286 7298
    曲管压力平衡：设计压力pd=0.6Mpa（6kgf／cm2）疲劳寿命「N」=105次设计温度t=20℃
    工作温度T≤150℃
    700 8（4＋4） 6 20 20 2651 154 2288 700 　 　 　 3765 3777 QYPSK
    800 2811 208 2388 800 　 　 　 3940 3952
    900 2974 176 2688 900 　 　 　 4315 4327
    1000 10（5＋5） 7 30 30 4106 236 2890 1000 　 　 　 4720 4714
    1100 4382 211 3198 1100 　 　 　 5085 5097
    1200 4680 265 3298 1200 　 　 　 5260 5272
    1300 4965 242 3648 1300 　 　 　 5735 5747
    1400 4021 226 3748 1400 　 　 　 5910 5922
    1500 4261 209 4048 1500 　 　 　 6295 6037
