JWJ型万向铰链补偿器

JWJ型万向铰链补偿器主要产品有：巨型波纹补偿器,XB型分到纤维织物补偿器（矩形）,电厂管道补偿器,蒸汽管道方形补偿器,横向型补偿器,直埋式补偿器,矩形双波补偿器,蒸汽管道方形补偿器,直埋式波纹补偿器大波纹板盒型可…

产品介绍相关产品相关资讯立即订购阿里巴巴入口链接

【好管道新跃造】

巩义市新跃供水材料有限公司专业生产各种型号补偿器，型号齐全，质量保证，支持来图定制。

（1）JW型万向铰链补偿器均按国标标准加工制作，口径不同，高度不同。如有特殊长度要求，波数要求请及时联系旺旺在线客服或者加客服QQ：2172152931。

（2）随货发检验报告、合格证等资料。

（3）承接各种大型工程，如：【中国水利水电第十一工程局有限公司安装分局武汉泵站DN2800\DN3200柔性、刚性防水套管；兰州市政建设集团有限责任公司；合肥地铁2号线；江苏江都建设集团有限公司；陕西华海水利工程有限公司；新疆和山巨力化工有限公司；北京兴顺康兰工程机械有限公司等等】

（4）出口孟加拉污水处理厂工程，中南亚等地区

（5）报价均为出厂价，不含税运�？煽�17％增值税专用发票，如需含税运请提前说明。

（6）产品型号过多，价格无法一一注明，下单前请咨询旺旺或者电话：13526621751

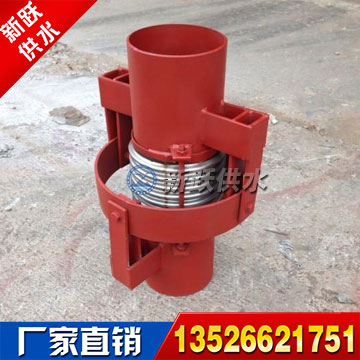

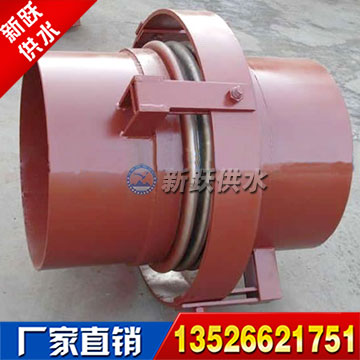

······以下图片均为新跃供水厂家实景实地拍摄，盗图必究！······

JWJ型万向铰链补偿器主要产品有：巨型波纹补偿器,XB型分到纤维织物补偿器（矩形）,电厂管道补偿器,蒸汽管道方形补偿器,横向型补偿器,直埋式补偿器,矩形双波补偿器,蒸汽管道方形补偿器,直埋式波纹补偿器大波纹板盒型可限位补偿器，矩形单波补偿器，矩形双波补偿器，矩形三波补偿器，不锈钢波纹金属软管，曲管压力平衡型波纹补偿器，纤维织物补偿器，圆形单波补偿器等。

其补偿器系列产品有：大波纹板盒型可限位补偿器，矩形单波补偿器，矩形双波补偿器，矩形三波补偿器，不锈钢波纹金属软管，曲管压力平衡型波纹补偿器，纤维织物补偿器，圆形单波补偿器等

设计温度： -20-+400°c 产品代号：JWJ、JJH 波纹管型式-连接形式压力-通径-补偿量

	通经	波数	横向补偿量 mm/ 横向钢度 N/mm					径向	接管端品尺寸		产品重量 kg
序					产品总长mm			最大	法兰尺寸		产品总长 mm
号	DN	n	1200	1500	2000	2500	3000	外形	c	n-d	1200	1500	2000	2500	3000
								尺寸
1	100	4+4	Apr-91	127/2	187/1	247/0.6		300	﹩108×4		46	55	71	86
2									﹩180	8-﹩180	65	81	96
3	125	4+4	Nov-99	140/6	209/3	277/2		335	﹩133×14		66	83	101	118
4									﹩210	8-﹩180	96	114	131
5	150	4+4	108/12	153/6	230/3	307/2		380	﹩159×4.5		75	97	107	129
6									﹩240	8-﹩23	113	123	145
7	200	3+3	75/42	108/21	164/10	220/6		450	﹩219×6		102	124	161	198
8									﹩295	12-﹩23	144	181	218
9	250	3+3	76/68	116/33	182/14	244/8		525	﹩273×8		152	182	230	280
10									﹩335	12-﹩25	213	261	311
11	300	3+3		104/66	169/28	234/15	299/10	585	﹩325×8			242	307	372	437
12									﹩410	12-﹩25	278	343	408	473
13	350	3+3	</F, ONT>	160/38	225/20	291/13		662	﹩377×8		259	324	389	454
14									﹩470	16-﹩25	371	436	501
15	400	3+3	95/96	144/52	202/28	262/17		710	﹩426×8		333	408	483	557
16									﹩525	16-﹩30	470	545	619
17	450	3+3	85/130	115/90	162/48	210/29	285/20	776	﹩478×8			464	561	658	755
18									﹩585	20-﹩30	544	641	738	835
19	500	3+3		101/127	143/66	186/41	229/27	842	﹩529×8			563	662	761	860
20									﹩650	20-﹩34		673	772	871	970
21	600	3+3		98/182	143/93	187/56	232/38	976	﹩630×8			755	898	1041	1184
22									﹩770	20-﹩41		916	1059	1202	1345

序	通径	波数	横向补偿量 mm/ 横向钢度 N/mm					径向最大	接管端口	产品重量 kg
		波数	产品总长 mm					外形尺寸	尺寸	产品总长 mm
号	DN	n	2000	2500	3000	3500	4000	mm	mm	2000	2500	3000	3500	4000
23	700	3+3	81/287	199/144	157/86	196/57		1074	720*10	963	1134	1325	1476
24	800	3+3	69/407	103/200	137/119	170/79		1174	820*10	1331	1611	1890	2170
25	900	3+3		103/369	139/213	176/139	212/98	1300	920*10		1866	2210	2554	2898
26	1000	4+4		108/416	148/237	189/153	230/106	1420	1020*10		2637	3134	3631	4128
27	1100	4+4		101/493	139/281	177/181	216/126	1570	1120*10		2856	3402	3948	4094
28	1200	4+4		92/627	126/357	161/230	194/160	1680	1220*14		3317	3940	4568	519
