    XB型圆形纤维织物补偿器

    XB型圆形纤维织物补偿器

    名称：XB型风道纤维织物补偿器（圆形）1、补偿膨胀：可以补偿多方向，大大优于只能单式补偿的金属补偿器。2、补偿安装误差，由于管道联接过程中，系统误差在所难免，纤维补偿器较好的消除安装安装误差。3、消声隔振：…
    产品介绍 相关产品 相关资讯 立即订购 阿里巴巴入口链接

    【好管道 新跃造】
         巩义市新跃供水材料有限公司专业生产各种型号补偿器，型号齐全，质量保证，支持来图定制。

    （1）XB型圆形纤维织物补偿器均按国标标准加工制作，口径不同，高度不同。如有特殊长度要求，波数要求请及时联系客服QQ：2172152931或者添加微信：13140182505
    （2）随货发检验报告、合格证等资料。
    （3）承接各种大型工程，如：【中国水利水电第十一工程局有限公司安装分局武汉泵站DN2800\DN3200柔性、刚性防水套管；兰州市政建设集团有限责任公司；合肥地铁2号线；江苏江都建设集团有限公司；陕西华海水利工程有限公司；新疆和山巨力化工有限公司；北京兴顺康兰工程机械有限公司等等】
    （4）出口孟加拉污水处理厂工程，中南亚等地区
    （5）报价均为出厂价，不含税运�？煽�13％增值税专用发票，如需含税运请提前说明。
    （6）产品型号过多，价格无法一一注明，下单前请咨询旺旺或者电话：13140182505

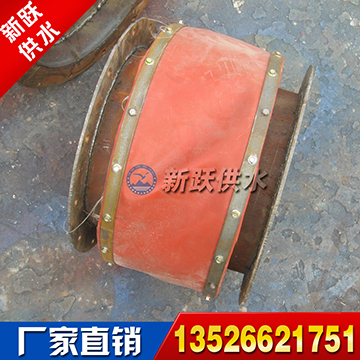

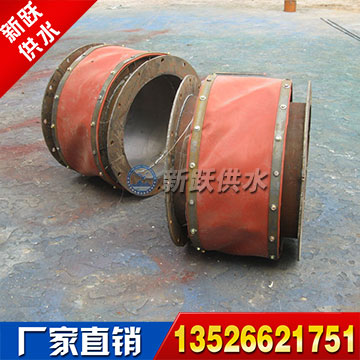

    ······以下图片均为新跃供水厂家实景实地拍摄，盗图必究！······


    名称：XB型风道纤维织物补偿器（圆形）

    1、补偿膨胀：可以补偿多方向，大大优于只能单式补偿的金属补偿器。
    2、补偿安装误差，由于管道联接过程中，系统误差在所难免，纤维补偿器较好的消除安装安装误差。
    3、消声隔振：纤维织物、保湿棉本身具有吸声、隔振功能，能有效地减少锅炉、风机等系统的噪声和振动。
    4、无反推力：由于主体材料为纤维织物、无力的传递。用纤维补偿器可简化设计、避免使用大的支座，节省大量的材料和劳动力。
    5、良好的耐高温、耐腐蚀性：使用的氟塑料、有机硅材料较好的耐高温和耐腐蚀性能。
    6、密封性好：有比较完善的生产装配系统，纤维补偿器基本无泄漏。
    7、体轻、结构简单、安装维修方便。
    8、价格低于金属补偿器，质量优于进口产品。价格是进口产品的1/2-1/5。

    设计温度下材料等级

    序号

    设计温度

    温度等级代号

    圈带组成类别

    接管材质

    导流筒材质

    备注

    1

    T≤350℃

    A

    Ⅰ

    Q235A

    Q235A

    隔热保温层填充硅酸铝纤维棉，耐热衬里采用迷宫式结构

    2

    350℃<T<650℃

    B

    Ⅱ

    Q235A 、 16Mn

    16Mn

    3

    650℃<T<1200℃

    C

    Ⅲ

    16Mn

    16Mn

    注：

    Ⅰ类圈带为：

    面层硅橡胶玻璃纤维织物布；
    第二层为夹丝玻璃纤维布；
    第三层为石棉帘布；
    第四层聚乙烯薄膜；
    第五层为石棉毯；
    第六层为不锈钢金属丝网。

    Ⅱ类圈带为

    面层硅橡胶玻璃纤维织物布；
    第二层为工业用帆布；
    第三层为石棉帘布；
    第四层为玻璃纤维毯；
    第五层为石棉布；
    第六层为夹丝玻璃纤维布；
    第七层为不锈钢金属丝网。

    Ⅲ类圈带为：

    面层硅橡胶玻璃纤维织物布；
    第二层为工业用帆布；
    第三层为硅酸铝玻璃纤布；
    第四层为石棉布；
    第五层为含锆玻璃纤维毯；
    第六层为夹丝玻璃纤维布；
    第七层为不锈钢丝。

    XB型风道纤维织物补偿器（圆形）

    应用范围：

    1、锅炉厂 2、水泥厂 3、钢铁厂、熔炼炉、焚烧炉 4、热电厂及核电站 5、空调送风系统 6、玻璃厂、矿业 7、石油化工企业 8、空所及煤所清洁厂 9、风机厂 10、铝厂和碳素厂

    材料表

    序号

    名称

    材料

    数量

    1

    法兰

    Q253 A3

    2件

    2

    内套筒

    A3

    1件

    3

    外套筒

    A3

    1件

    4

    纤维织物

    玻纤布

    1层

    5

    隔热层

    岩棉、石棉绒

    适量

    6

    限位器

    Q235 35#螺栓

    4-12套

    7

    螺栓

    35#

    定量

    各种安装长度位移补偿量

    安装长度L



    横向位移

    角向位移

    压（-）

    伸（+）

    圆形

    矩形

    300

    -30

    +10

    15

    11

    8

    350

    -45

    +15

    23

    16

    8

    400

    -60

    +20

    30

    21

    8

    450

    -75

    +25

    37

    26

    8

    500

    -90

    +30

    45

    31

    10

    550

    -105

    +35

    53

    37

    10

    600

    -120

    +40

    60

    43

    10

    650

    -135

    +45

    68

    48

    10

    700

    -150

    +50

    75

    53

    10

    750

    -165

    +55

    83

    59

    12

    800

    -180

    +60

    90

    64

    12

    850

    -195

    +65

    98

    69

    12

    900

    -210

    +70

    105

    74

    15

    950

    -225

    +75

    112

    79

    15

    1000

    -240

    +80

    120

    85

    15

    注：用户如需超出表安装长度，仍可设计制造。

    规格和法兰尺寸

    圆形产品
    规格

    Dw

    D1

    D2

    D3

    b

    n

    Φd

    mm

    Φ108

    108

    200

    164

    110

    10

    4

    10

    Φ156

    159

    251

    215

    161

    8

    Φ219

    219

    311

    275

    211

    Φ273

    273

    365

    330

    275

    12

    Φ325

    325

    427

    385

    327

    Φ377

    377

    479

    435

    379

    12

    Φ426

    426

    528

    490

    428

    Φ480

    480

    595

    540

    483

    12

    Φ530

    530

    645

    600

    533

    Φ630

    630

    745

    700

    633

    16

    Φ720

    720

    843

    800

    723

    Φ820

    820

    943

    900

    823

    20

    14

    Φ920

    920

    1043

    1000

    923

    Φ1020

    1020

    1153

    1100

    1023

    14

    Φ1120

    1120

    1253

    1200

    1123

    Φ1220

    1220

    1353

    1300

    1223

    Φ1320

    1320

    1453

    1400

    1323

    24

    Φ1420

    1420

    1553

    1500

    1423

    16

    28

    Φ1820

    1820

    1963

    1910

    1823

    16

    Φ2020

    2220

    2363

    2310

    2223

    32

    Φ2220

    2220

    2363

    2310

    2223

    18

    36

    Φ2420

    2420

    2563

    2510

    2423

    40

    Φ2820

    2820

    2983

    2915

    2823

    20

    44

    18

    Φ3220

    3220

    3883

    3315

    3223

    22

    52

    Φ3620

    3620

    3783

    3715

    3623

    18

    XB型风道纤维织物补偿器（圆形）
    安装要求
    1、法兰螺栓应逐步均匀的加压拧紧，所螺丝栓松紧度尽可能一致。使用条件恶劣的场合，除加平垫外可添加弱簧垫圈，以防螺母松动。
    2、补偿器与配套平焊法兰之间应按工作温度先用相应橡胶石棉垫片。
    3、在试行时，应将补偿器限位螺丝作适当调整，便于产品伸长或压缩。
    4、焊管连接时，应将限位螺丝适当松动，防止将补偿器限位板拉弯或产品变形。
    5、焊接作业时作遮盖物遮住橡胶（织物）表面，防止焊渣损伤产品。
