JWY型无约束波纹补偿器
产品介绍：无约束型补偿器内的波纹管采用单层、双层或多层Ｕ型波，波纹管和导流套材料为1Cr18Ni9Ti等奥氏体不锈钢，其它材料为低碳钢或低合金钢。无约束型补偿器在固定支架间距的确定和固定支座推力计算等和普通的轴…
（1）JWY型无约束波纹补偿器均按国标标准加工制作，口径不同，高度不同。如有特殊长度要求，波数要求请及时联系旺旺在线客服或者加客服QQ：2172152931。
（2）随货发检验报告、合格证等资料。
（3）承接各种大型工程，如：【中国水利水电第十一工程局有限公司安装分局武汉泵站DN2800\DN3200柔性、刚性防水套管；兰州市政建设集团有限责任公司；合肥地铁2号线；江苏江都建设集团有限公司；陕西华海水利工程有限公司；新疆和山巨力化工有限公司；北京兴顺康兰工程机械有限公司等等】
（4）出口孟加拉污水处理厂工程，中南亚等地区
（5）报价均为出厂价，不含税运�？煽�17％增值税专用发票，如需含税运请提前说明。
（6）产品型号过多，价格无法一一注明，下单前请咨询旺旺或者电话：13526621751

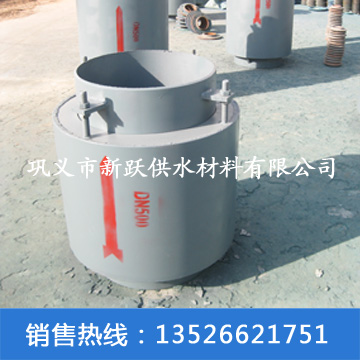

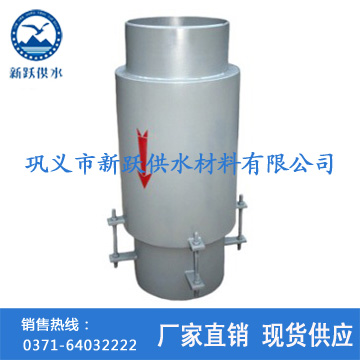

······以下图片均为新跃供水厂家实景实地拍摄，盗图必究！······
产品介绍：无约束型补偿器内的波纹管采用单层、双层或多层Ｕ型波，波纹管和导流套材料为 1Cr18Ni9Ti 等奥氏体不锈钢，其它材料为低碳钢或低合金钢。无约束型补偿器在固定支架间距的确定和固定支座推力计算等和普通的轴向型补偿器完全相同。无约束膨胀节除了取消予拉伸工作外，还大大地宽松了安装要求。无约束膨胀节可象一段短管一样安装于管道中，不必按其它轴向型膨胀节通常要求的全线钢管接好后再割下和膨胀节等长管道的方法�；褂捎谖拊际蛘图峁痰耐饪�，也方便了运输、安装和保温。
用途：无约束波纹补偿器用于管道的轴向补偿，补偿量大，具有强力自导向和超强的抗弯能力，从而可以简化管道导向支架的设计，使导向支架的间距安装均可任意调节。
注：订货时注明管子外径，大于DN1400、墙厚大于或小于300mm的产品可订制加工。
我厂生产的防水套管是根据建筑科学研究院研制设计的S312、02S404标准图集制造的。刚性防水套管一般适用于管道穿过墙壁之处要求一般防水的构筑物；穿墙处之墙壁，如遇非混凝土时应改用混凝土墙壁，而且必须将套管一次凝固于墙内；防水套管施用于建筑、化工、钢铁、自来水、污水处理等单位。
|
通径 DN |
波数 |
压力等级 Mpa |
波纹管有效面积 cm2 |
最大外径尺寸 mm |
接管端口尺寸 doxs mm |
总长 L mm | ||||
|
0.25 |
0.6 |
1.0 |
1.6 |
2.5 | ||||||
|
轴向补偿量： mm/ 刚度 N/mm | ||||||||||
|
50 |
8 |
14/153 |
12/318 |
12/318 |
12/635 |
11/1310 |
37 |
120 |
ф57 × 3.5 |
361 |
|
16 |
27/76 |
24/158 |
24/158 |
24/318 |
23/655 |
445 | ||||
|
32 |
52/38 |
48/79 |
48/79 |
48/159 |
46/328 |
621 | ||||
|
65 |
8 |
19/213 |
18/213 |
18/213 |
18/424 |
15/814 |
55 |
159 |
ф73 × 4 |
377 |
|
12 |
30/142 |
29/142 |
27/142 |
27/283 |
25/421 |
425 | ||||
|
24 |
60/71 |
58/107 |
54/107 |
54/142 |
50/211 |
581 | ||||
|
80 |
8 |
30/179 |
30/179 |
30/358 |
29/358 |
27/650 |
81 |
162 |
ф89 × 4 |
430 |
|
10 |
54/143 |
37/143 |
37/286 |
37/286 |
32/325 |
466 | ||||
|
20 |
108/72 |
74/72 |
74/143 |
74/143 |
64/163 |
660 | ||||
|
100 |
6 |
34/138 |
34/277 |
33/417 |
33/417 |
32/817 |
121 |
180 |
ф108 × 4 |
410 |
|
10 |
56/83 |
56/166 |
56/250 |
54/250 |
50/409 |
492 | ||||
|
20 |
112/42 |
112/83 |
112/125 |
108/125 |
100/205 |
712 | ||||
|
125 |
5 |
37/136 |
36/272 |
36/408 |
35/408 |
33/801 |
180 |
221 |
ф133 × 4 |
410 |
|
9 |
66/76 |
65/151 |
65/227 |
63/227 |
60/401 |
412 | ||||
|
18 |
132/38 |
130/76 |
130/114 |
126/114 |
120/201 |
711 | ||||
|
150 |
5 |
49/100 |
49/200 |
48/300 |
45/456 |
44/845 |
257 |
245 |
ф159 × 4.5 |
433 |
|
8 |
88/63 |
78/125 |
77/188 |
71/286 |
65/423 |
518 | ||||
|
16 |
159/32 |
156/63 |
154/94 |
142/143 |
130/211 |
756 | ||||
|
200 |
4 |
58/95 |
56/193 |
56/288 |
56/480 |
55/800 |
479 |
327 |
ф219 × 6 |
475 |
|
6 |
86/63 |
85/128 |
85/192 |
84/320 |
80/927 |
553 | ||||
|
12 |
172/32 |
170/64 |
170/96 |
168/160 |
160/200 |
800 | ||||
|
250 |
4 |
75/170 |
74/343 |
63/588 |
53/930 |
50/1856 |
769 |
404 |
ф273 × 8 |
500 |
|
6 |
112/113 |
110/228 |
95/392 |
80/620 |
78/927 |
620 | ||||
|
12 |
220/57 |
220/114 |
190/196 |
160/310 |
156/464 |
984 | ||||
|
300 |
4 |
73/250 |
72/503 |
65/830 |
57/1253 |
54/2142 |
1105 |
451 |
ф325 × 8 |
584 |
|
6 |
110/167 |
109/335 |
97/553 |
85/835 |
80/1071 |
713 | ||||
|
12 |
220/84 |
218/168 |
194/277 |
170/418 |
160/536 |
1116 | ||||
|
350 |
4 |
79/263 |
78/523 |
72/840 |
64/1265 |
62/2684 |
1307 |
500 |
ф377 × 10 |
614 |
|
6 |
119/175 |
117/348 |
107/560 |
97/843 |
90/1342 |
759 | ||||
|
12 |
238/88 |
234/174 |
241/218 |
194/442 |
180/671 |
1216 | ||||
|
400 |
4 |
83/280 |
73/458 |
70/918 |
65/1373 |
63/3675 |
1611 |
537 |
ф426 × 10 |
625 |
|
6 |
125/187 |
109/305 |
102/612 |
97/915 |
90/1838 |
771 | ||||
|
12 |
250/94 |
218/153 |
204/306 |
194/458 |
180/920 |
1225 | ||||
|
450 |
4 |
98/203 |
96/405 |
82/690 |
69/2305 |
65/4350 |
1972 |
632 |
ф478 × 10 |
620 |
|
6 |
147/135 |
144/270 |
124/460 |
103/1537 |
90/2175 |
762 | ||||
|
12 |
294/68 |
288/135 |
248/230 |
206/769 |
180/1087 |
1200 | ||||
|
500 |
4 |
102/212 |
100/423 |
84/728 |
70/2452 |
65/4256 |
2445 |
699 |
ф529 × 10 |
624 |
|
6 |
153/142 |
149/282 |
126/485 |
105/1635 |
90/2128 |
766 | ||||
|
12 |
306/71 |
298/141 |
252/243 |
210/818 |
180/1064 |
1216 | ||||
|
600 |
4 |
123/265 |
121/530 |
86/1468 |
99/1740 |
95/2842 |
3534 |
806 |
ф630 × 10 |
676 |
|
6 |
185/177 |
181/353 |
148/978 |
140/1160 |
120/1420 |
848 | ||||
|
12 |
370/89 |
362/177 |
358/489 |
280/580 |
240/710 |
1382 | ||||
|
700 |
4 |
128/287 |
126/573 |
87/1625 |
85/2972 |
84/4100 |
4717 |
915 |
ф720 × 10 |
708 |
|
6 |
192/192 |
188/382 |
168/1083 |
131/1982 |
120/2050 |
882 | ||||
|
12 |
384/96 |
376/191 |
336/542 |
262/991 |
240/11025 |
1422 | ||||
