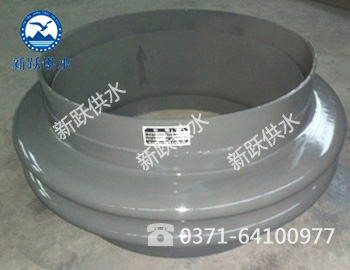

圆形多波补偿器
一、概述圆形多波补偿器主要用于电厂烟风道，用来吸收热位移和(或)减震，本系列产品是根据GB/t12777标准，并参照EJMA(《美国膨胀节制造商协会标准》)设计制造，规格系列为DN100~DN4000共34种，系列外的规格，可向本厂…
|
|
圆形多波补偿器主要用于电厂烟风道，用来吸收热位移和(或)减震，本系列产品是根据GB/t12777标准，并参照EJMA(《美国膨胀节制造商协会标准》)设计制造，规格系列为DN100~DN4000共34种，系列外的规格，可向本厂另行订货。
二、性能参数
1、使用压力(p):-30~30kPa
2\、使用温度(t)：≤400℃
3、波纹管材质：奥氏不锈钢0Cr18Ni9(GB3280)
4、产品刚度
参数表中列出的刚度均系20℃时的刚度，由下表得到实际温度下对应的刚度。
| 工作温度（℃） | 20 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 400 |
| 刚度修正系数fk | 1 | 0.99 | 0.98 | 0.97 | 0.95 | 0.93 | 0.9 | 0.86 | 0.84 |
| 刚度值 | Kx=fk×KXO Ky=fk×Kyo | ||||||||
5、补偿量
补偿器主要吸收轴向位移，参数表中所列的轴向补偿量Xo主要为压缩位移。
单个圆形多波补偿器很难吸收径向位移。当需要吸收径向位移时常采用两件圆形多波补偿器或选用三维补偿器，或与本厂联系进行非标设计。
6、疲劳寿命
参数表中所列补偿量对应的疲劳寿命≥1000次。
7、连接方式：
内插焊，即管道插入补偿器接口内，插入量为20mm.
三、订货时需提供的参数
圆管道的外径(Dw);产品的长度及补偿量。
圆管道的外径（Dw);产品的长度及补偿量。

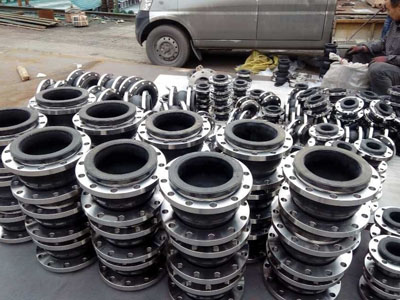

橡胶接头 挠性橡胶接头…
