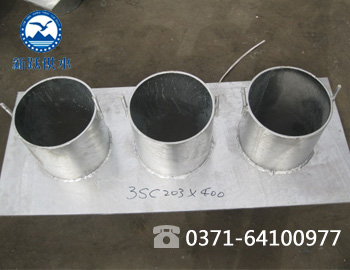

根据国家建筑标准设计图集07FK02《防空地下室通风设备安装》第48页“风管穿密闭墙做法详图”所示，预埋管(注意不称为套管)有Ⅰ型和Ⅱ型二种，预埋管长度与防护密闭墙的厚度一致。

Ⅰ型用于两端接管，即两端口皆有翼环；

Ⅱ型用于一端接管，只有在需要接管的端口带翼环，另一端没有(如扩散室弯头的预埋管)。Ⅱ型管预埋时要注意方向，端口带翼环用于接管的要与接管方向一致。如果怕搞错，可以不管哪端或两端接管，全部用Ⅰ型管。

预埋管加工、预埋时，要注意管径、预埋位置与设计要求一致，预埋到位后应用钢筋将管与墙体钢筋焊牢，以免混凝土浇捣时错位，影响后续接管施工。

因为预埋管与墙体平齐，所以拆模后，需要及时将翼环外的混凝土清理干净，将整个翼环完整地露出来。接管焊接完成后，应及时地对翼环做防腐处理，墙体粉刷时要注意不沾污翼环。

预埋管出墙的做法是老的做法，因为与混凝土施工时矛盾较大，预埋质量不高，所以现在用上述方法预埋的占多数。人防密闭套管电气上用的需要出墙5CM（加抗力片的）；平时不穿线的配件内侧（管箍）到墙边也是5CM需要预留管箍的长度，大概整体10CM就可以。其余不需要出墙。
