SSQ型铸铁伸缩器
SSQ型铸铁伸缩器也称伸缩节、膨胀节、补偿器、伸缩接头。伸缩器在一定范围内可轴向伸缩,也能在一定的角度内克服管道对接不同轴向而产生的偏移,能极大的方便阀门管道的安装与拆卸，在管道允许伸缩量中可以自由伸缩,一…
| |
SSQ型铸铁伸缩器也称伸缩节、膨胀节、补偿器、伸缩接头。伸缩器在一定范围内可轴向伸缩,也能在一定的角度内克服管道对接不同轴向而产生的偏移,能极大的方便阀门管道的安装与拆卸，在管道允许伸缩量中可以自由伸缩,一旦越过其最大伸缩量就起到限位,确保管道的安全运行。
SSQ型铸铁伸缩器主要为保障管道安全运行，具有以下作用：补偿吸收管道轴向、横向、角向热变形；吸收设备振动，减少设备振动对管道的影响；吸收地震、地陷对管道的变形量。
详细介绍：
1. 该产品为各种给排水管道、水塔、水泵、水表、阀门的安装拆换提供了极大方便，给长距离管路因温差伸缩起到了很好的调节作用。
2. 该产品内管材分为铸铁（ HT ）、镀锌（ DX ）和钢制（ SF ）三种。工作压力分 PN6 、 PN10 、 PN16 三种。
3. 安装前须松开压盘螺栓，将该产品拉至安装长度，然后用对角法拧紧，切勿压偏，如架空使用，两端须安装相应的固定支架。
4. 法兰连接采用 GB4216.3 － 4126.5 标准。
5. 如选用其它规格可另行生产。
产品用途：
伸缩器是泵、阀门，管道等设备与管道连接的新产品，通过全螺栓把它们连接起来，使其成为整体，并有一定的位移量，方便安装�？沙惺芄芟叩闹嵯蜓沽�。这样就可以在安装维修时，根据现场安装尺寸进行调整，在工作时，不仅提高工作效率，而切对泵、阀们等管道设备起到一定�；ぷ饔�。
适用介质：
本产品适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。
使用范围：
由于伸缩器具有良好的综合性能，所以它广泛用于化工、建筑、给水、排水、石油、轻重工业、冷冻、卫生、水暖、消防、电力等基础工程。
具体分类：
SSQ型铸铁伸缩器，SF钢制伸缩器，CS型热力管道伸缩器，SSQ-1型套管式伸缩器，SSQ-2型套管式伸缩器，SSQ-3型套管式伸缩器，钢型套管式伸缩器，插口式伸缩器，承盘式伸缩器，两端法兰限位防拉脱压盘式伸缩器，法兰式伸缩器，两端法兰伸缩器，两端法兰压盘式限位伸缩器，耐高压灰管大位移伸缩器。
安装注意事项：
1、伸缩器在安装前应先检查其型号、规格及管道配置情况，必须符合设计要求。
2、对带内套筒的伸缩器应注意使内套筒子的方向与介质流动方向一致，铰链型伸缩器的铰链转动平面应与位移转动平面一致。
3、需要进行“冷紧”的伸缩器，预变形所用的辅助构件应在管路安装完毕后方可拆除。
4、严禁用伸缩器变形的方法来调整管道的安装超差，以免影响伸缩器的正常功能、降低使用寿命及增加管系、设备、支承构件的载荷。
5、安装过程中，不允许焊渣飞溅到波壳表面，不允许波壳受到其它机械损伤。
6、管系安装完毕后，应尽快拆除波伸缩器上用作安装运输的黄色辅助定位构件及紧固件，并按设计要求将限位装置调到规定位置，使管系在环境条件下有充分的补偿能力。
7、伸缩器所有活动元件不得被外部构件卡死或限制其活动范围，应保证各活动部位的正常动作。
8、水压试验时，应对装有伸缩器管路端部的次固定管架进行加固，使管路不发生移动或转动。对用于气体介质的伸缩器及其连接管路，要注意充水时是否需要增设临时支架。水压试验用水清洗液的96氯离子含量不超过25PPM。
SSQ型铸铁伸缩器主要为保障管道安全运行，具有以下作用：补偿吸收管道轴向、横向、角向热变形；吸收设备振动，减少设备振动对管道的影响；吸收地震、地陷对管道的变形量。
详细介绍：
1. 该产品为各种给排水管道、水塔、水泵、水表、阀门的安装拆换提供了极大方便，给长距离管路因温差伸缩起到了很好的调节作用。
2. 该产品内管材分为铸铁（ HT ）、镀锌（ DX ）和钢制（ SF ）三种。工作压力分 PN6 、 PN10 、 PN16 三种。
3. 安装前须松开压盘螺栓，将该产品拉至安装长度，然后用对角法拧紧，切勿压偏，如架空使用，两端须安装相应的固定支架。
4. 法兰连接采用 GB4216.3 － 4126.5 标准。
5. 如选用其它规格可另行生产。
产品用途：
伸缩器是泵、阀门，管道等设备与管道连接的新产品，通过全螺栓把它们连接起来，使其成为整体，并有一定的位移量，方便安装�？沙惺芄芟叩闹嵯蜓沽�。这样就可以在安装维修时，根据现场安装尺寸进行调整，在工作时，不仅提高工作效率，而切对泵、阀们等管道设备起到一定�；ぷ饔�。
适用介质：
本产品适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。
使用范围：
由于伸缩器具有良好的综合性能，所以它广泛用于化工、建筑、给水、排水、石油、轻重工业、冷冻、卫生、水暖、消防、电力等基础工程。
具体分类：
SSQ型铸铁伸缩器，SF钢制伸缩器，CS型热力管道伸缩器，SSQ-1型套管式伸缩器，SSQ-2型套管式伸缩器，SSQ-3型套管式伸缩器，钢型套管式伸缩器，插口式伸缩器，承盘式伸缩器，两端法兰限位防拉脱压盘式伸缩器，法兰式伸缩器，两端法兰伸缩器，两端法兰压盘式限位伸缩器，耐高压灰管大位移伸缩器。
安装注意事项：
1、伸缩器在安装前应先检查其型号、规格及管道配置情况，必须符合设计要求。
2、对带内套筒的伸缩器应注意使内套筒子的方向与介质流动方向一致，铰链型伸缩器的铰链转动平面应与位移转动平面一致。
3、需要进行“冷紧”的伸缩器，预变形所用的辅助构件应在管路安装完毕后方可拆除。
4、严禁用伸缩器变形的方法来调整管道的安装超差，以免影响伸缩器的正常功能、降低使用寿命及增加管系、设备、支承构件的载荷。
5、安装过程中，不允许焊渣飞溅到波壳表面，不允许波壳受到其它机械损伤。
6、管系安装完毕后，应尽快拆除波伸缩器上用作安装运输的黄色辅助定位构件及紧固件，并按设计要求将限位装置调到规定位置，使管系在环境条件下有充分的补偿能力。
7、伸缩器所有活动元件不得被外部构件卡死或限制其活动范围，应保证各活动部位的正常动作。
8、水压试验时，应对装有伸缩器管路端部的次固定管架进行加固，使管路不发生移动或转动。对用于气体介质的伸缩器及其连接管路，要注意充水时是否需要增设临时支架。水压试验用水清洗液的96氯离子含量不超过25PPM。

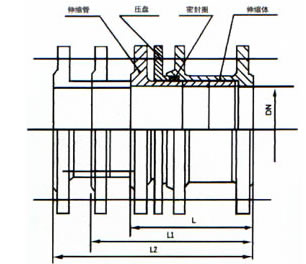

SSQ型铸铁伸缩器安装数据表
|
公称通径 |
最小长度L |
安装长度L1 |
最大长度L2 |
|
40 |
140 |
170 |
200 |
|
50 |
140 |
170 |
200 |
|
65 |
160 |
205 |
250 |
|
80 |
180 |
225 |
270 |
|
100 |
200 |
250 |
300 |
|
125 |
220 |
250 |
300 |
|
150 |
220 |
270 |
320 |
|
200 |
240 |
290 |
320 |
|
250 |
260 |
315 |
370 |
|
300 |
280 |
340 |
400 |
|
350 |
290 |
350 |
410 |
|
400 |
300 |
360 |
420 |
|
450 |
320 |
385 |
450 |
|
500 |
320 |
385 |
450 |
|
600 |
350 |
415 |
480 |
|
700 |
370 |
440 |
510 |
|
800 |
390 |
460 |
530 |
|
900 |
420 |
495 |
570 |
|
1000 |
440 |
515 |
590 |
|
1200 |
490 |
570 |
650 |
|
1400 |
520 |
605 |
690 |
|
1600 |
550 |
640 |
730 |
|
1800 |
590 |
680 |
770 |
|
2000 |
630 |
720 |
810 |
|
2200 |
670 |
760 |
850 |
|
2400 |
710 |
800 |
890 |
|
2600 |
750 |
840 |
930 |
|
2800 |
290 |
880 |
970 |
|
3000 |
840 |
920 |
1010 |
|
3200 |
880 |
960 |
1050 |
|
3400 |
920 |
1000 |
1090 |
