防水套管 预埋套管
防水套管又叫预埋防水套管，穿墙套管。防水套管分柔性防水套管和刚性防水套管。柔性防水套管一般适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物，套管部分加工完成后，在其外壁均刷底漆一遍（底漆包括樟丹…
（1）我公司生产各种型号柔性防水套管02S404、刚性防水套管02S404国标长度300mm，特殊长度3-5天发货。
（2）随货发检验报告、合格证等资料。

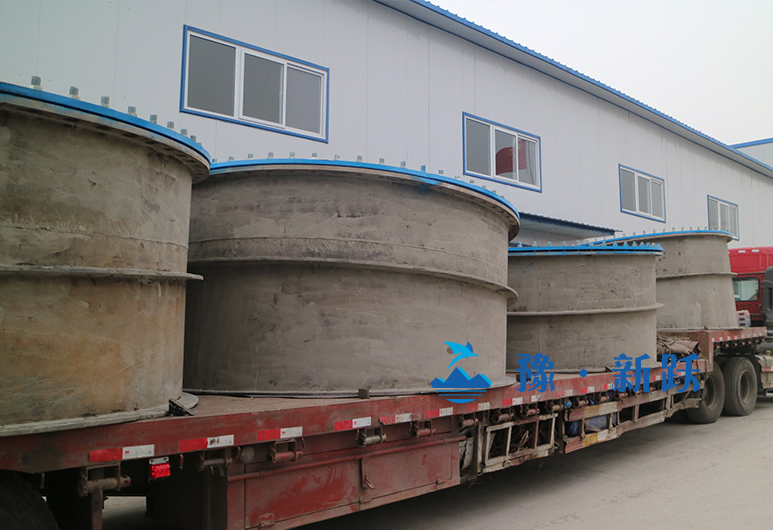

（3）承接各种大型工程，如：【中国水利水电第十一工程局有限公司安装分局武汉泵站DN2800\DN3200柔性、刚性防水套管；兰州市政建设集团有限责任公司；合肥地铁2号线；江苏江都建设集团有限公司；陕西华海水利工程有限公司；新疆和山巨力化工有限公司；北京兴顺康兰工程机械有限公司等等】
（4）出口孟加拉污水处理厂工程，中南亚等地区
（5）产品型号过多，价格无法一一注明，下单前请咨询旺旺或者电话：13526621751
防水套管又叫预埋防水套管，穿墙套管。防水套管分柔性防水套管和刚性防水套管。柔性防水套管一般适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物，套管部分加工完成后，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。
防水套管的作用：“�；す艿啦槐黄苹怠�
产品名称：防水套管
产品别名：穿墙防水套管、02S404防水套管、预埋防水套管
产品规格：【DN50mm-DN3200mm】

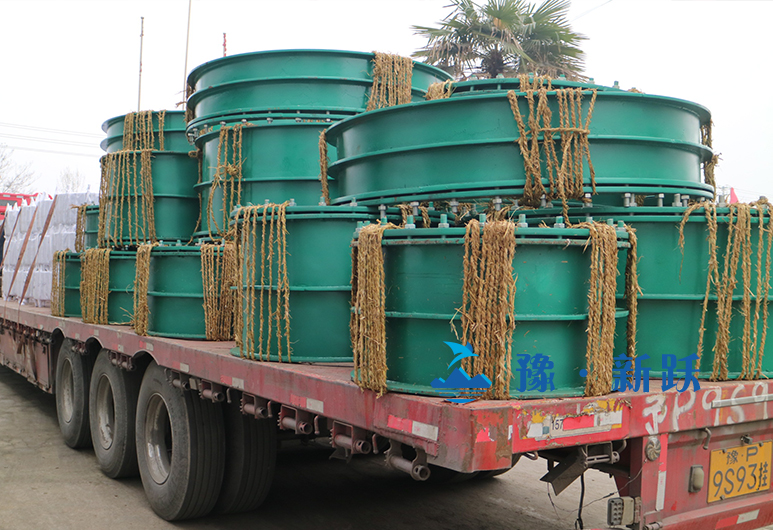

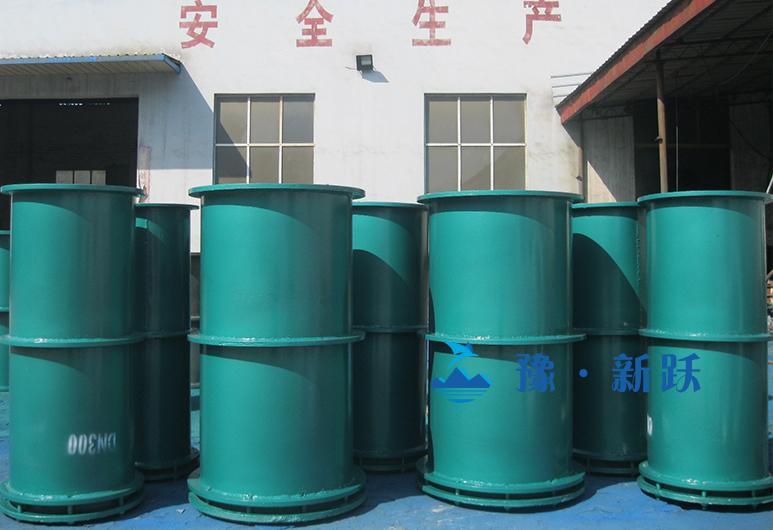

接头颜色：天蓝色、绿色、红色实物颜色见商品展示图片.
适用范围：【钢管、PP管】
产品认证：国际ISO9001-2001
产品等级：A级
工作温度：-20度至80度（还可加工整体304、316、316L不锈钢）
产品优势
防水套管是适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物的五金管件。防水套管的外部焊接止水翼环，内部设有密封垫，法兰内丝连接，根据管道安装的实际情况设计订制，用于墙体两面都需要做防水，建议您使用02S404防水套管。比如潜水式水泵给排水系统管道墙体两端都要给予防水处理，防止结构渗水！
产品特点
1当迎水面为腐蚀性介质时，可采用封堵材料将缝隙封堵.
2 套管穿墙处如遇非混凝土墙壁时，应局部改用混凝土墙壁，其浇注围应比翼环直径（D5）大200，而且必须将套管一次浇固于墙内。
3穿管处混凝土墙厚应不小于300，否则应使墙壁一边或两边加厚，加厚部分的直径至少为D5+200.
4套管的重量以L=300计算，如墙厚大于300时，应另行计算。
5柔性填料材料：沥青麻丝，聚苯乙烯板，聚氯乙烯泡沫塑料板。
6 密封膏：聚硫密封膏，聚胺脂密封膏。
产品示意图
产品规格
|
序号 |
名称 |
数量 |
材料 |
备注 |
|
1 |
法兰套管 |
1 |
Q235-A |
焊接件 |
|
2 |
密封圈I型 |
2 |
橡胶 |
|
|
密封圈II型 |
1 |
橡胶 |
| |
|
3 |
法兰压盖 |
1 |
Q235-A |
焊接件 |
|
4 |
螺柱 |
N |
4.8 |
GB897-884 |
|
5 |
螺母 |
N |
4 |
GB/T41-200 |
02S404型柔性防水套管尺寸重量表
| DN | D1 | D2 | D3 | D4 | D5 | ι | ι0 | ι1 | ι2 | δ1 | δ2 | δ3 | n-M | A型重量（kg） | B型重量（kg） | |||
| Ⅰ型 | Ⅱ型 | Ⅰ型 | Ⅱ型 | Ⅰ型 | Ⅱ型 | |||||||||||||
| 50 | 60 | 95 | 65 | 145 | 200 | 65 | 28 | / | 72 | 30 | 3.5 | 4 | 8 | 4-M12 | 14.40 | / | 14.60 | / |
| 65 | 76 | 114 | 80 | 165 | 220 | 65 | 28 | 25 | 72 | 30 | 3.75 | 4 | 8 | 4-M12 | 16.89 | 17.07 | 17.18 | 17.35 |
| 80 | 89 | 127 | 95 | 180 | 235 | 65 | 28 | 25 | 76 | 38 | 4 | 4 | 10 | 4-M16 | 21.12 | 21.31 | 21.42 | 21.61 |
| 100 | 108 | 146 | 114 | 200 | 255 | 65 | 28 | 25 | 76 | 38 | 4 | 4.5 | 10 | 6-M16 | 24.37 | 24.58 | 24.71 | 24.92 |
| 125 | 133 | 180 | 140 | 235 | 290 | 65 | 28 | 25 | 76 | 38 | 4 | 6 | 10 | 6-M16 | 31.92 | 32.31 | 32.43 | 32.82 |
| 150 | 159 | 203 | 165 | 260 | 315 | 65 | 28 | 25 | 76 | 38 | 4.5 | 6 | 10 | 6-M16 | 35.77 | 36.17 | 36.31 | 36.72 |
| 200 | 219 | 265 | 226 | 320 | 375 | 65 | 28 | 25 | 76 | 38 | 6 | 6 | 10 | 8-M16 | 44.69 | 45.29 | 45.29 | 45.87 |
| 250 | 273 | 325 | 280 | 380 | 435 | 65 | 28 | 25 | 76 | 38 | 8 | 8 | 10 | 8-M20 | 59.41 | 60.22 | 60.43 | 61.33 |
| 300 | 325 | 377 | 333 | 435 | 495 | 72 | 32 | 30 | 90 | 46 | 8 | 10 | 10 | 8-M20 | 89.37 | 90.02 | 90.35 | 91.14 |
| 350 | 377 | 426 | 385 | 485 | 545 | 72 | 32 | 30 | 90 | 46 | 10 | 10 | 10 | 8-M20 | 99.74 | 100.3 | 100.7 | 101.5 |
| 400 | 426 | 480 | 435 | 540 | 600 | 72 | 32 | 30 | 90 | 46 | 10 | 10 | 10 | 12-M20 | 114.0 | 114.8 | 115.3 | 116.4 |
| 450 | 480 | 530 | 488 | 590 | 650 | 72 | 32 | 30 | 90 | 46 | 10 | 10 | 10 | 12-M20 | 124.1 | 124.7 | / | / |
| 500 | 530 | 585 | 538 | 645 | 705 | 72 | 32 | 30 | 90 | 46 | 10 | 10 | 10 | 16-M20 | 139.3 | 140.5 | / | / |
| 600 | 630 | 690 | 640 | 755 | 820 | 75 | 40 | 30 | 104 | 54 | 10 | 10 | 12 | 16-M24 | 197.2 | 198.2 | / | / |
| 700 | 720 | 780 | 730 | 845 | 910 | 75 | 40 | 30 | 104 | 54 | 10 | 10 | 12 | 20-M24 | 222.6 | 223.7 | / | / |
| 800 | 820 | 880 | 830 | 950 | 1020 | 80 | 40 | 40 | 117 | 60 | 10 | 10 | 12 | 20-M27 | 280.0 | 282.3 | / | / |
| 900 | 920 | 980 | 930 | 1050 | 1120 | 80 | 40 | 40 | 117 | 60 | 10 | 10 | 12 | 20-M27 | 309.6 | 312.2 | / | / |
| 1000 | 1020 | 1080 | 1030 | 1150 | 1220 | 80 | 40 | 40 | 117 | 60 | 10 | 10 | 12 | 24-M27 | 341.1 | 344.0 | / | / |
产品服务
专业制造、专业服务，新跃为你创造更多价值
不断提升服务质量，精益求精，“真诚的服务”是新跃永恒的主题。新跃严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的健康运行。加强与用户沟通，竭诚为广大客户提供优质产品，至善至美服务，特此新跃做出如下承诺：
产品标准
产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求，宽度超过国家标准。
售前服务
产品介绍，技术交流，非标产品设计，疑难解答。
售中服务
1、守信合同，保证及时供货，随时保持与客户联系
2、对特殊或复杂的产品，我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。
售后服务
1、新跃产品质保期为自出厂起 12 个月，实行“三包”服务（包退、包换、包修）。
2、产品在使用中我厂定期组织技术、检查人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。
3、对用户投诉产品质量问题，快速做出反映，售后服务人员在 24-36 小时（省外 48 小时）赶赴现场。
订货流程与须知
1、客户采购清单请联系在线客服，或加新跃官方QQ：2172152931 / 发至邮箱：2172152931@qq.com / 来电咨询 0371-64032222/13526621751。
2、收到客户采购清单，为客户提供产品型号选型与报价（价格清单）。
3、具体商定：交货期、特殊要求等事宜。
订货须知
1、客户对产品有特殊要求，须在订货合同中提供以下说明：
（1）结构长度
（2）连接形式
（3）公称直径、全通径、缩径、管道尺寸
（4）用介质及温度、压力范围
（5）实验、检验标准及其他要求本厂可根据客户特殊要求配置定做和设计特殊产品。
2、本厂可根据客户特殊要求配置定做和设计特殊产品。
3、如由客户提供确定的产品类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
